iMac 27" 2010 Orta Modeline SSD Takılması
0

Bu konuda 1 mesaj var

Bu değişimi Eylül 2014'te yapmıştım, o dönemlerde şu an adını anmak istemediğim bir forumda resimli olarak anlatmıştım, normalde fotoğrafları yedeklememiştim ancak her ne hikmetse iPhoto yerine Fotoğraflar uygulamasıyla bu fotoğrafları tekrar bulunca yazıyı da tekrar yazmak istedim.



Öncelikle iMac'in mıknatısla tutturulmuş olan ekran koruyucusunu iki tane vantuz kullanarak çıkarıyoruz, vantuzları her iki üst köşeye yapıştırıp kendinize doğru çekmeniz yeterli, bu işlemi birkaç defa yapınca ister istemez bir süre sonra tırnaklarınız araya giriyor ve tırnaklarınızla yapıyorsunuz benim gibi. Çıplak haliyle bilgisayarımız bu şekilde :






Ardından 8 tane T8 vidayla tutturulmuş olan monitörü söküyoruz :






Monitörü söktükten sonra iki tane ataç bulup bunların uçlarını L kanca haline getiriyoruz. Bu kancaları da gösterdiğim şekilde köşelere takarak monitörü yaklaşık 10 cm havalandırıyoruz, burada önemli nokta aniden monitörü yukarıya sonuna kadar kaldırmamak çünkü bağlantıları sökmek için bir el aralığı mesafe olması lazım.

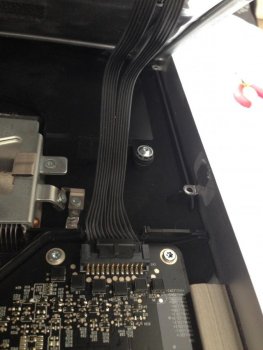

3 tane bağlantı mevcut, monitör sıcaklığı, ekran kartı bağlantısı ve güç bağlantısı. Bunları sırasıyla dikkatlice tek elinizi sokarak çıkarmanız lazım, aksi halde incecik kablolar hasar görebiliyor. Bu nedenle çok dikkatli olmalısınız. Alttaki ikinci fotoğrafda üst ortadan sol alta uzanan kablo ekran kartıyla bağlantıyı sağlayan kablo ve en ince kablo bu, sökerken lütfen nazik olun. Üçüncü fotoğrafta güç, dördüncü fotoğrafta ise ısı için kullanılan sensörün bağlantısı, bunları da sırasıyla söküyoruz.















Daha önce superdrive'ın bozulması neticesinde optik yuvaya uygun parçayı alıp taktığım ve halen birincil disk olarak kullandığım OCZ agility 3 halen duruyor.






Western Digital Black Caviar serisi 1 GB bu hdd aslında çok ciddi problemli bir hdd, Apple'ın hareketli hiçbir parça barındırmaması gerekiyor, her ne hikmetse ısrarla yeni iMac'lerde bile hdd mevcut. SSD'nin tamamen standart olması gerekiyor artık.












HDD'ye takılı olan bu kablo son derece sıkıntılı bir probleme neden olan ısı sensörünün jumper'ı. Buradaki problemin çözümü çok kolay, sata kablosunu çıkarıp, HDD'yi söktükten sonra bu kabloyu yanlışlıkla bir yere atmayın, lazım olacak.

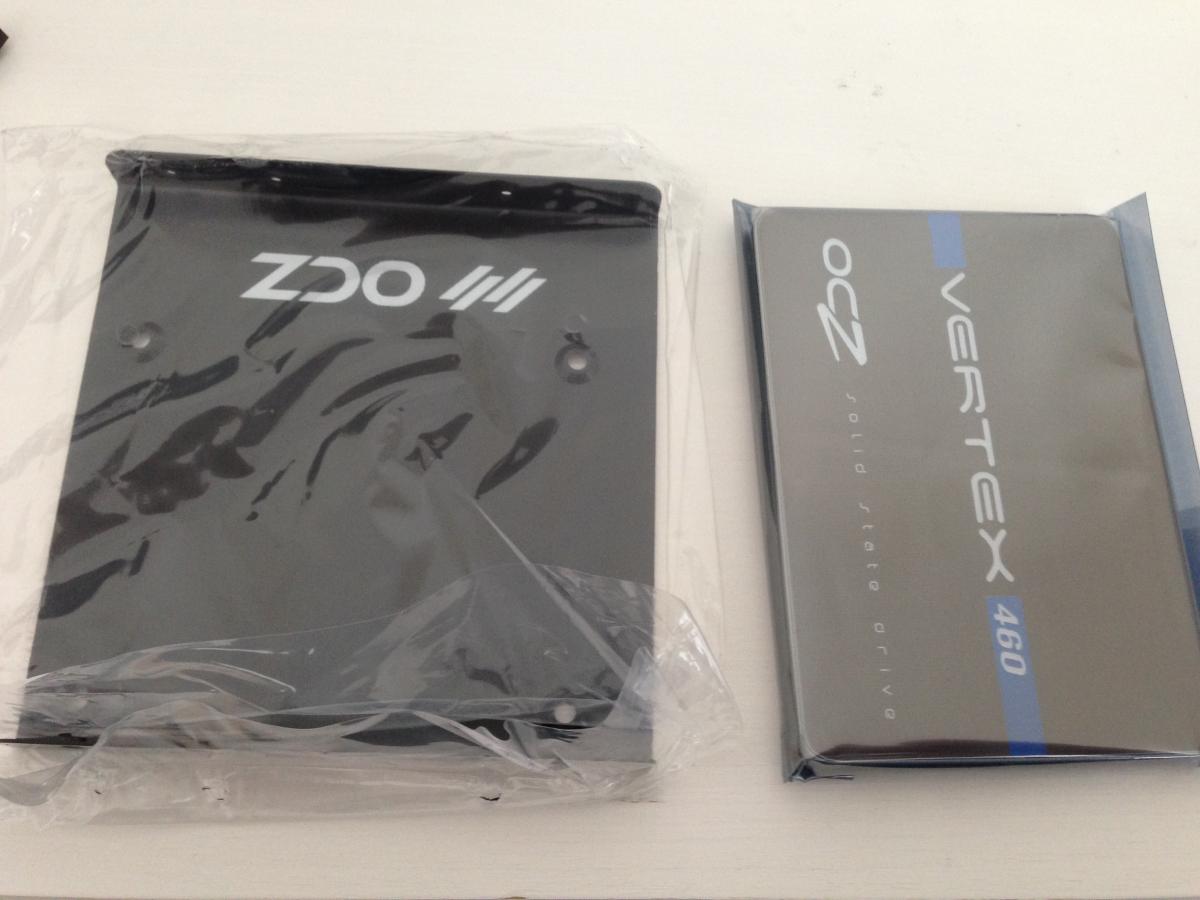

Seçtiğim SSD o dönem için 120 GB OCZ Vertex 460, şu anda kafamı duvarlara vurmak istiyorum, aklım olsa en azından 500 GB bir SSD alırdım. Şu anda WD MyBook 1 GB ile yedeklemede de sıkıntı yaşadığım için keşke paraya kıysaymışım diyorum. Bu modeli seçmemdeki en büyük neden 3.5"-> 2.5" dönüştürücü aparatla gelmesiydi.









Alet dönüştürücüyle geldi, ancak Apple sağolsun bu dönüştürücü ilave bir modifikasyon gerektiriyordu. Şu anda bunu yapıyor olsam daha güzel malzemeler kullanırdım ancak o dönem aklıma gelen eski pci kartların yuvalarını kapatmaya yarayan kasa parçasıydı. Bunun üzerinde delikler açarak dönüştürücüyü sabitleyebileceğim bir uzatma parçası yarattım.






SSD'yi ters döndürerek yerine monte ettim.









Ardından ısı sensörü kablosunun HDD'ye giren kısmını kesip çıkardım, her iki kabloyu birbirine bağlayıp bantladım. Bu kısa devre sayesinde ısı sensörü devre dışı kalmış oluyor ve HDD ısınması gibi birşey algılamadığı için fan 4000 devirde dönmüyor ve gürültüden canınız sıkılmıyor. Bu problem HDD -> SSD dönüşümünde en sık yaşanan problem olduğu için çözümü bu şekilde bulmuş Macrumors forumcuları. Tüm yaptığımız işlemleri tersine çevirerek kasayı kapatıp açıyoruz ve ardından Utilities/İzlenceler, Disk İzlencesi/Disc Utility uygulamasından formatlayıp kullanmaya başlıyoruz SSD'mizi.
